Die Kapazität einer typischen Krandrahtseiltrommel ist ein entscheidender Faktor, der die Leistung und Funktionalität eines Krans erheblich beeinflusst. Als Lieferant von Krandrahtseiltrommeln verfüge ich über fundierte Kenntnisse und Erfahrungen in diesem Bereich und freue mich darauf, wertvolle Erkenntnisse mit Ihnen zu teilen.
Die Grundlagen von Krandrahtseiltrommeln verstehen
Eine Krandrahtseiltrommel ist ein zylindrisches Bauteil, um das das Drahtseil gewickelt ist. Seine Hauptfunktion besteht darin, das Drahtseil zu speichern und abzugeben, sodass der Kran Lasten heben, senken und bewegen kann. Das Design und die Konstruktion der Trommel spielen eine entscheidende Rolle bei der Bestimmung ihrer Kapazität.
Die Kapazität einer Drahtseiltrommel wird hauptsächlich durch zwei Aspekte bestimmt: die Länge des Drahtseils, die sie aufnehmen kann, und die maximale Last, die sie bewältigen kann. Diese beiden Faktoren hängen eng zusammen und werden von mehreren Schlüsselelementen wie dem Trommeldurchmesser, der Breite und dem Rillenprofil beeinflusst.
Faktoren, die die Kapazität einer Krandrahtseiltrommel beeinflussen
Trommeldurchmesser
Der Durchmesser der Trommel hat einen direkten Einfluss auf die Kapazität der Drahtseiltrommel. Eine Trommel mit größerem Durchmesser kann ein längeres Drahtseil aufnehmen. Wenn das Drahtseil um eine Trommel mit größerem Durchmesser gewickelt wird, verringert sich die Biegebeanspruchung des Seils. Dies ist wichtig, da eine übermäßige Biegebeanspruchung zu vorzeitigem Verschleiß und Ausfall des Drahtseils führen kann. Wenn wir beispielsweise zwei Trommeln vergleichen, eine mit kleinem Durchmesser und die andere mit großem Durchmesser, ermöglicht die Trommel mit dem größeren Durchmesser dem Drahtseil eine sanftere Krümmung, was die Lebensdauer des Seils verlängert. Darüber hinaus bedeutet ein größerer Trommeldurchmesser im Allgemeinen, dass die Trommel mehr Lagen Drahtseil aufnehmen kann, wodurch sich die Gesamtlänge des speicherbaren Seils erhöht.
Trommelbreite
Die Breite der Trommel bestimmt, wie viele Windungen des Drahtseils nebeneinander aufgewickelt werden können. Eine breitere Trommel kann mehr parallele Windungen des Seils aufnehmen. Dies ist besonders wichtig, wenn Hochleistungskrane zum Heben schwerer Lasten über große Entfernungen erforderlich sind. Bei einem großen Bauprojekt beispielsweise, bei dem ein Kran Materialien in große Höhen heben muss, kann eine breite Trommel ausreichend Drahtseil aufnehmen, um die erforderliche Höhe zu erreichen, ohne dass das Seil häufig neu aufgewickelt oder ausgetauscht werden muss.
Rillenprofil
Das Rillenprofil auf der Oberfläche der Trommel dient der Führung des Drahtseils beim Auf- und Abwickeln. Es gibt verschiedene Arten von Rillenprofilen, beispielsweise V-förmige Rillen und U-förmige Rillen. V-förmige Nuten werden üblicherweise für leichte bis mittelschwere Anwendungen verwendet. Sie sorgen für eine gute Seitenstabilität des Drahtseils und verhindern, dass das Seil aus der Trommel rutscht. U-förmige Nuten hingegen eignen sich eher für Hochleistungsanwendungen. Sie können das Drahtseil bei hohen Belastungen besser aufnehmen und den Druck auf das Seil verringern. Die richtige Auswahl des Rillenprofils ist für die Maximierung der Kapazität und Leistung der Drahtseiltrommel von entscheidender Bedeutung.
Berechnung der Kapazität einer Krandrahtseiltrommel
Längenkapazität
Um die Längenkapazität einer Drahtseiltrommel zu berechnen, müssen wir den Trommeldurchmesser, die Breite und den Durchmesser des Drahtseils berücksichtigen. Die Formel zur Berechnung der ungefähren Länge des Drahtseils, das auf eine Trommel gewickelt werden kann, lautet:
[L=\frac{\pi(D + d)n}{2}]
Dabei ist (L) die Länge des Drahtseils, (D) der Trommeldurchmesser, (d) der Drahtseildurchmesser und (n) die Anzahl der Windungen des Drahtseils auf der Trommel. Die Anzahl der Windungen (n) kann basierend auf der Trommelbreite (W) und dem Drahtseildurchmesser (d) berechnet werden als (n=\frac{W}{d}) (unter der Annahme einer einlagigen Wicklung). Bei mehrlagiger Wicklung wird die Berechnung komplexer, da der Durchmesser der Seillage mit jeder weiteren Lage zunimmt.
Tragfähigkeit
Die Tragfähigkeit einer Drahtseiltrommel wird durch die Stärke des Drahtseils und die Konstruktion der Trommel selbst bestimmt. Die Stärke des Drahtseils wird normalerweise durch seine Bruchfestigkeit angegeben. Dabei handelt es sich um die maximale Belastung, der das Seil standhalten kann, bevor es reißt. Die Trommel muss so ausgelegt sein, dass sie die Spannung im Drahtseil unter Last aushält. Dabei geht es um Überlegungen wie das Material der Trommel, ihre Wandstärke und die Tragfähigkeit der Trommelwelle. Ingenieure nutzen verschiedene Konstruktionsstandards und Sicherheitsfaktoren, um sicherzustellen, dass die Trommel die erwarteten Belastungen sicher bewältigen kann.
Anwendungen und die Bedeutung der Kapazität
Die Kapazität einer Krandrahtseiltrommel ist in verschiedenen Anwendungen von entscheidender Bedeutung. In der Bauindustrie werden Kräne zum Heben schwerer Baumaterialien wie Stahlträger, Betonblöcke und vorgefertigte Bauteile eingesetzt. Ein Kran mit einer Drahtseiltrommel mit ausreichender Kapazität kann diese schweren Lasten auf die erforderliche Höhe und Position heben und so die Baueffizienz und Sicherheit verbessern.
In der Schifffahrtsindustrie werden Kräne zum Be- und Entladen von Schiffen eingesetzt. Die Kapazität der Drahtseiltrommel bestimmt, wie viel Ladung auf einmal gehoben und wie weit bewegt werden kann. Eine Trommel mit hoher Kapazität ermöglicht schnellere und effizientere Be- und Entladevorgänge und verkürzt die Umschlagszeit von Schiffen in Häfen.
Ergänzende Kranersatzteile
Neben Drahtseiltrommeln gibt es noch weitere wichtige Ersatzteile, die im Zusammenspiel mit der Trommel für den ordnungsgemäßen Betrieb des Krans sorgen. Zum Beispiel dieKran-Endwagen-SetBietet Unterstützung und Mobilität für den Kran entlang der Landebahn. Es ist darauf ausgelegt, den hohen Belastungen und dynamischen Kräften beim Kranbetrieb standzuhalten.
DerKranfernbedienungist ein weiterer wesentlicher Bestandteil. Es ermöglicht dem Bediener, den Kran aus sicherer Entfernung zu steuern, was die betriebliche Flexibilität und Sicherheit erhöht. Mit der Weiterentwicklung der Technologie bieten moderne Kranfernbedienungen erweiterte Funktionen wie präzise Steuerung, Echtzeitüberwachung und sogar automatisierte Funktionen.

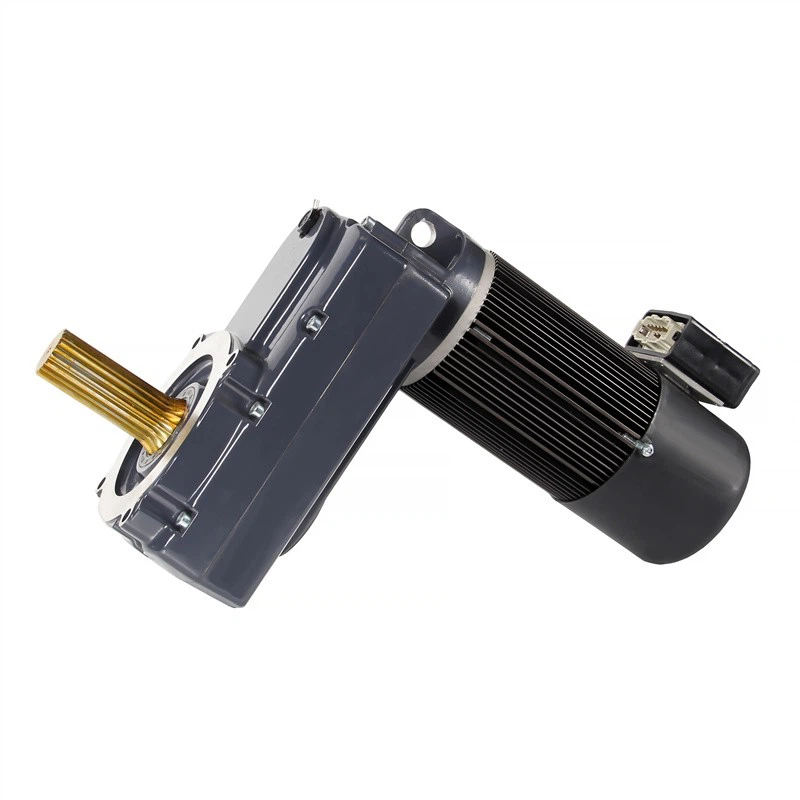

DerKranmotor-Reduzierstückist für die Einstellung der Geschwindigkeit und des Drehmoments des Kranmotors verantwortlich. Es sorgt dafür, dass sich die Drahtseiltrommel mit der entsprechenden Geschwindigkeit dreht und die erforderliche Last bewältigen kann. Ein gut funktionierendes Untersetzungsgetriebe ist für den reibungslosen und effizienten Betrieb des Krans von entscheidender Bedeutung.
Kontaktieren Sie uns für die Beschaffung
Wenn Sie auf der Suche nach hochwertigen Krandrahtseiltrommeln oder einem der oben genannten ergänzenden Kranersatzteile sind, sind wir hier, um Ihnen zu helfen. Unser Expertenteam verfügt über umfangreiche Erfahrung in der Kranbranche und kann Ihnen professionelle Beratung und Lösungen bieten, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind. Ob Sie ein kleines Bauunternehmen oder ein großes Industrieunternehmen sind, wir haben die Produkte und Dienstleistungen, die Ihren Anforderungen entsprechen. Kontaktieren Sie uns noch heute, um ein Beschaffungsgespräch zu beginnen und Ihren Kranbetrieb auf die nächste Stufe zu bringen.
Referenzen
- „Crane Design and Engineering Handbook“, John Wiley & Sons
- „Wire Rope Technology“, The Wire Rope Technical Board
- „Standards und Praktiken für Industriekrane“, American Society of Mechanical Engineers (ASME)
